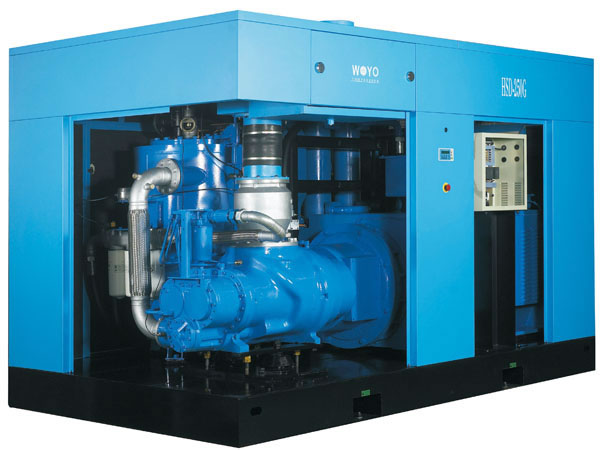

Воздушный винтовой компрессор (с прямым приводом)
Муфта прямого привода является уникальным преимуществом данного винтового компрессора. В отличие от ременной передачи основным преимуществом прямого привода является наличие меньшего количества деталей, более низкая стоимость и простая конструкция.
Винтовой компрессор серии HSD специально разработан для промышленного применения и рассчитан на частоту вращения 3000 об/мин. В качестве ротора в нем используется запатентованный компанией GHH винтовой блок с масляной смазкой. Благодаря впрыску масла компрессор работает плавно и тихо. За счет качественной смазки оборудование способно выдерживать длительную непрерывную эксплуатацию. Высокая износостойкость в долгосрочной перспективе позволяет потребителям снизить эксплуатационные расходы.
Каждый винтовой компрессор серии HSD с прямым приводом изготовлен в строгом соответствии с установленными стандартами на всех этапах, от проектирования и производства до испытаний. Мы также обеспечиваем качественное послепродажное обслуживание для каждого поставляемого компрессора. Независимо от выбранной модели, высокое качество оборудования гарантировано.
Особенности конструкции
1. Запатентованный выпускной клапан в сочетании с системой на базе ПЛК позволяет компрессору регулировать объем подачи воздуха в соответствии с изменяющимися потребностями вашего производственного процесса. Установка автоматически отключается, если в течение 20 минут воздух не поступает в клапан, что помогает экономить электроэнергию.
2. Удобный прямой привод обеспечивает КПД передачи движения, близкий к 100%, что снижает потери энергии при передаче и ведет к сокращению эксплуатационных расходов.
3. Крупные роторы надежно опираются на массивные подшипники. Качественная смазка обеспечивает плавное вращение, за счет чего уровень шума становится ниже, чем у традиционных масляных установок.
4. Меньший износ деталей продлевает срок службы оборудования.
Технические характеристики
| Номер модели | Рабочее давление (Бар) | Объемный расход (м3/мин) | Мощность двигателя (кВт/л.с.) | Уровень шума дБ(А) | Габариты (мм) | Масса нетто (кг)/Диаметр выходной трубы G | Габариты (мм) |
| 7/8/10 | 10.3/9.8/8.3 | 55/75 | 72 | 1800×1230×1450 | 1300/1-1/2" | 2200×1230×1450 | |
| 7/8/10 | 13.6/12.6/11.6 | 75/100 | 75 | 2000×1450×1450 | 1900/2" | 2400×1450×1450 | |
| 7/8/10 | 16.8/16.4/13.9 | 90/120 | 76 | 2000×1450×1450 | 2000/2" | 2400×1450×1450 | |
| 7/8/10 | 20.8/20.6/17 | 110/150 | 76 | 2400×1500×1670 | 2400/2-1/2" | 2800×1500×1670 | |
| 7/8/10 | 24.2/23/20.3 | 132/180 | 76 | 2400×1500×1670 | 2500/2-1/2" | 2800×1500×1670 | |
| 7/8/10 | 29/28/25 | 160/215 | 78 | 3150×1720×1930 | 4200/2-1/2" | 3550×1720×1930 | |
| 7/8/10 | 45/42.5/40 | 250/340 | 78 | 3450×1980×2150 | 5500/DN80 | 3850×1980×2150 |
**Принять во внимание: Модели указанные выше показывают приблизительные характеристики. Мы можем предоставить возможность кастомизации воздушных винтовых компрессоров для наших клиентов.
Функции и механизмы обеспечения безопасности
| Удаленное управление/ управление на месте | √ |
| Интерфейс RS-485 с поддержкой протокола MODBUSRTU | √ |
| Механизм сопряжения/ централизованное компьютерное управление | √ |
| Контроль ресурса масляного фильтра (во временной уставке) | √ |
| Контроль ресурса воздушного фильтра (во временной уставке) | √ |
| Контроль ресурса сепаратора воздуха и масла (по временной уставке) | √ |
| Контроль срока замены смазочного масла (по временной уставке) | √ |
| Контроль срока замены пластичной смазки (по временной уставке) | √ |
| Контроль ресурса ремня (по временной уставке) | |
| Защита электродвигателя (от перегрузки, обрыва фазы, перекоса фаз, повышенного и пониженного напряжения) | √ |
| Защита вентилятора от перегрузки | √ |
| Защита от пониженной температуры | √ |
| Защита от перегрева нагнетаемого воздуха | √ |
| Защита от обратного вращения винтового блока | √ |
| Защита от избыточного давления в линии подачи воздуха | √ |
| Защита при отказе датчиков | √ |
VI. Дисплей, сигнализация и блокировка (защита при отключении питания)
| Функции | Дисплей | Сигнализация | Блокировка | Заметки |
| Контроль ресурса масляного фильтра (во временной уставке) | √ | √HA | ||
| Контроль ресурса воздушного фильтра (во временной уставке) | √ | √HA | ||
| Контроль ресурса сепаратора воздуха и масла (по временной уставке) | √ | √HA | ||
| Защита от неправильного порядка чередования фаз | √ | √ | √ | |
| Контроль температуры на линии нагнетания | √ | √HA | √ | |
| Контроль давления на линии нагнетания | √ | |||
| Защита при отказе термопары | √ | √ | √ | |
| Контроль времени запуска | √ | √ | √ | |
| Защита при отказе вентилятора | √ | √ | ||
| Сигнализация неисправности основного блока | √ | √ | √ | |
| Контроль температуры подаваемого воздуха | √ | |||
| Запись аварийных сигналов | √ | |||
| Время работы | √ | |||
| Интегрированная система управления | √ |
